کیت عایقی چیست؟
یکی از مهم ترین وظایف مجری سیستم حفاظت کاتدی این است که سطوح فولادی و فلزی که می بایست حفاظت شوند را از سطوح فلزاتی که به هر دلیلی در محاسبات مد نظر قرار نگرفته اند عایق نموده و از اتصال الکتریکی آن ها جلوگیری نماید که این وظیفه را کیت عایقی یا بعبارتی (Insulation Kit) انجام می دهد.
از کیت های عایقی جهت ایزوله نمودن الکتریکی فلنج لوله های زیرزمینی به روزمینی استفاده می شود. این عایق الکتریکی به طور کلی در راستای جلوگیری از جریان نشتی به سازه هایی که نمیبایست تحت حفاظت قرار گیرند به کار می رود. همچنین این عایق الکتریکی موجب کاهش جریان نشتی و سرگردان در سیستم های حفاظت کاتدی می شود.

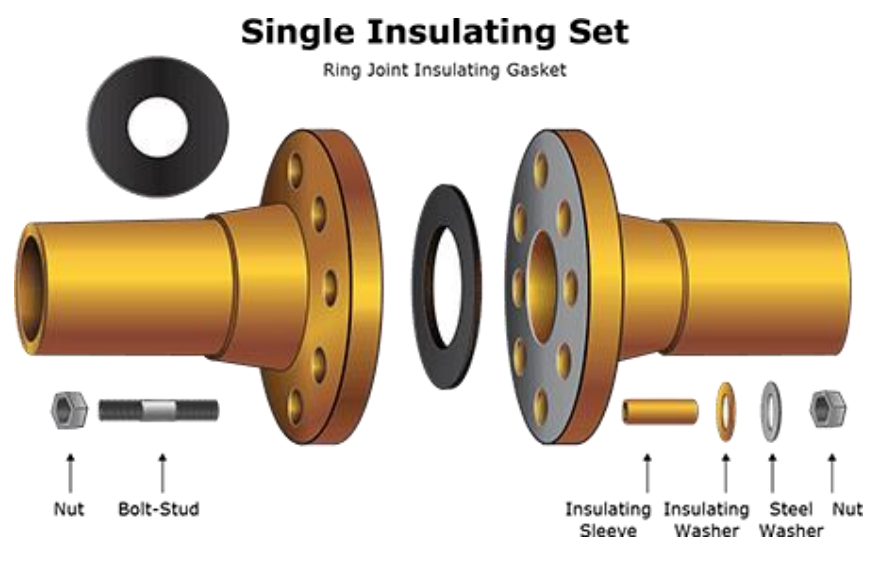

کیت عایقی از سه قسمت زیر تشکیل می گردد:
- Gasket
- Sleeve
- Washer
Gasket: گسکت قطعه ای می باشد که بین دو سطح فلنج قرار می گیرد و قسمت زیرزمینی فلنج را از قسمت روزمینی عایق می نماید. به طور معمول جنس آن Resin Phenolic می باشد.

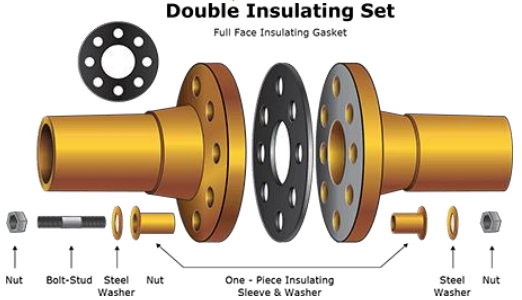

گسکت ها در دو نوع (FF (Face Full: E Type (گسکت تمامی سطح بین دو فلنج را در بر گرفته و محل عبور پیچ های فلنج نیز بر روی گسکت تعبیه شده است) و (RF (Face Raced: F Type (گسکت تنها دو لبه داخلی فلنج را در بر می گیرد)
Sleeve: بر روی پیچ های فلنج لوله ای از جنس پلی اتیلن قرار گرفته و جهت عایق نمودن پیچ از بدنه فلنج به کار می رود.
Washer: واشرها از جنس Resin Phenolic ساخت شده و جهت عایق کردن مهره و واشر از بدنه فلنج استفاده می شود.
در خصوص نصب کیت عایقی موارد زیر می بایست مد نظر قرار گیرد:
- با توجه به اینکه کیت های عایقی تاثیر به سزایی در عملکرد سیستم حفاظت کاتدی دارند، همواره می بایست صحت و سلامت عملکرد کیت های عایقی بررسی گردد.
- مناسب ترین روش در خصوص تست صحت نصب کیت عایقی استفاده از دستگاه Insulation Checker می باشد.
- از آنجایی که معمولا تعویض کیت های عایقی در شرایط خاص و تنها در مواقع تعمیرات اساسی خطوط لوله و تاسیسات مجتمع های صنعتی امکان پذیر می باشد، لذا استفاده از افراد باتجربه و متبحر برای این فعالیت توصیه می گردد.
- از بین قطعات تشکیل دهنده کیت عایقی، معمولا در هنگام نصب و پس از آن لوله های عایقی قرار گرفته بر روی پیچ ها بیشترین صدمه را می بینند. بنابراین دقت زیاد در هنگام نصب، باعث جلوگیری از مشکلات بعدی در هنگام تست و راه اندازی سیستم حفاظت کاتدی می گردد.

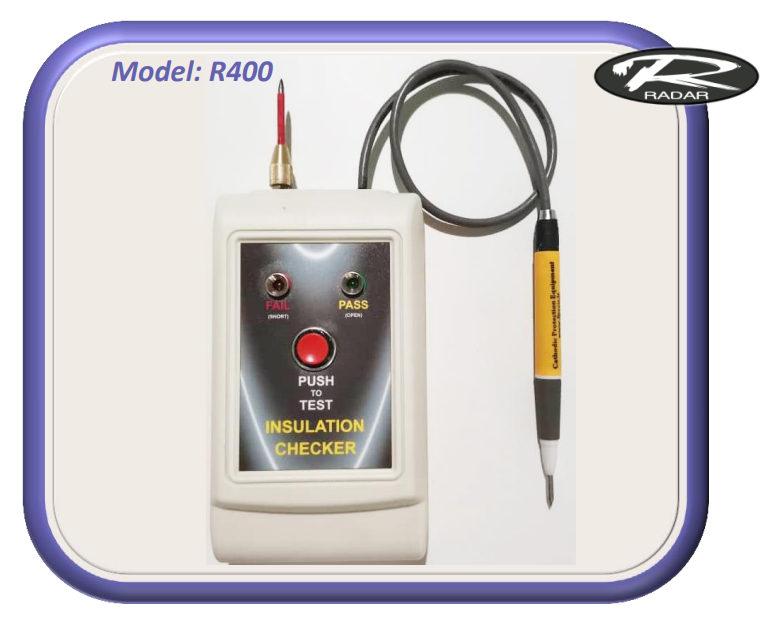

دستگاه Insulation Checker:
یکی از آزمونهای توصیه شده برای میزان عایق بودن کیت ها، آزمون رادیو فرکانسی بوده و معمولا به منظور تست و بررسی عایق بودن کیت های مورد استفاده در فلنچ ها از دستگاه Insulation Checker استفاده میشود.
مزایای این دستگاه:
– قابلیت تشخیص به صورت FALSE or TRUE
– عدم تاثیر ولتاژ مخرب AC با فرکاس Hz 60-50 بر عملکرد دستگاه تا سطح ۱۰۰V
– عملکرد آسان و سریع
